800*800電動閘板閥安裝示意圖及型號參數

[ 2025-04-22 ]

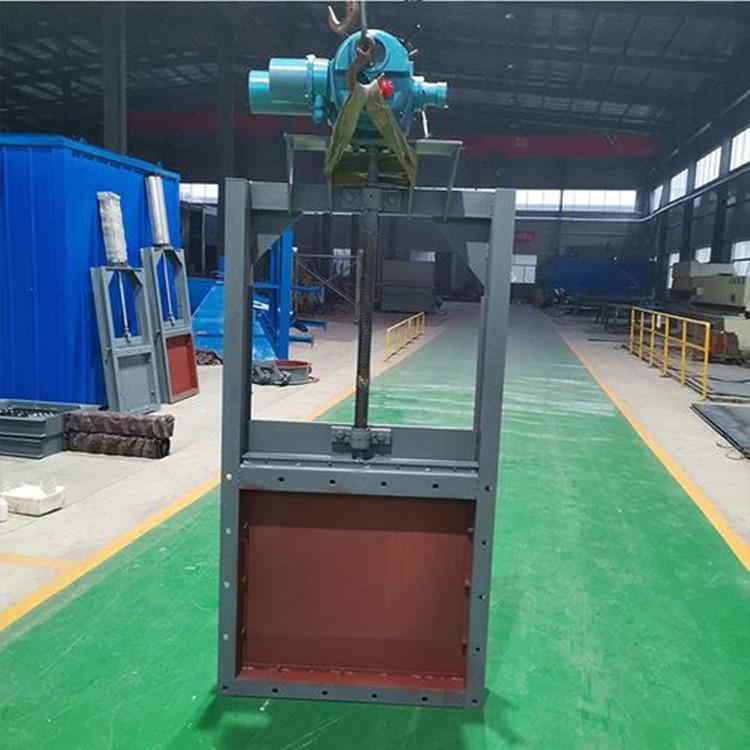

‌800*800電動閘板閥‌是一種電動高溫平板閘板閥，具有推力型結構，適用于建材、冶金、礦山等行業粉塵物料的流量控制。其密封結構經過優化，驅動結構穩定，廣泛用于需要控制粉塵物料流量的場合‌。

閘閥

技術參數和性能特點

  • ‌結構緊湊、設計合理‌：閥門剛性好，通道流暢，流阻系數小。
  • ‌密封可靠‌：采用不銹鋼和硬質合金的密封面，使用壽命長。使用柔性石墨填料板，操作輕便靈活。
  • ‌驅動方式‌：電動執行器驅動，開啟輕松‌。
閥

應用場景

該閥門適用于建材、冶金、礦山等行業的管道系統中，特別是在需要控制粉塵物料流量的場合表現出色‌。
電動閥


電動方形插板閥、方形電動插板閥主要技術參數及性能：

公稱通徑

200×200、300×300、400×400、500×500、600×600、700×700

適用溫度

-10~+200℃

連接形式

法蘭

法蘭標準

GB/T9113、JB/T79

主體材料

Q235A、304、316、304L、316L

密封形式

硬密封、軟密封

配套附件

1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關

氣源壓力

0.4~0.6MPa

電磁閥電壓

DC24V、AC220V

行程開關控制電壓

電動方形插板閥、方形電動插板閥主要性能參數：

類別

A×A

B×B

C×C

H

L

n-d

重量

單向

200×200

256×256

296×296

820

100

8-Φ12

62

250×250

306×306

346×346

930

8-Φ14

70.5

300×300

356×356

396×396

1050

81

400×400

456×456

496×496

140

12-Φ14

114

450×450

510×510

556×556

1450

120

12-Φ18

130

500×500

560×560

606×606

1610

16-Φ18

147

雙向

600×600

660×660

706×706

1830

169

700×700

770×770

820×820

2130

20-Φ18

236

800×800

870×870

920×920

2440

303

900×900

974×974

1030×1030

2660

160

27-Φ23

424

1000×1000

10741074

1130×1130

2870

24-Φ23

636

說明

LMD-單向

I-手輪

距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面
