產品名稱：全襯四氟蝶閥D71F4[ 2021-06-29 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸

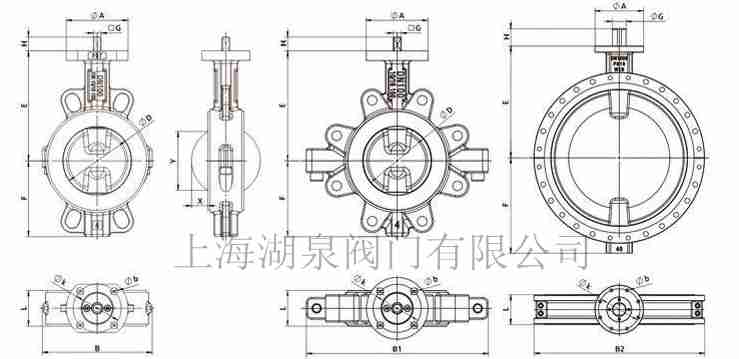

  • 結構圖片

  • 一、全襯四氟蝶閥D71F4 產品介紹

    上海湖泉閥門有限公司全襯四氟蝶閥D71F4用帶有球形密封表面的襯聚四氟包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可做快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板和閥座之間的旋轉基面加氟橡膠來控制，D71F46襯氟蝶閥,作為一種用來實現管路系統通斷及流量控制的部件，襯氟蝶閥已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。襯氟蝶閥其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。
    全襯四氟蝶閥D71F4

    二、全襯四氟蝶閥D71F4產品技術參數

    適用介質:酸堿、食品、藥品、污水、淡水、油品等.
    適用溫度:-23℃～+150℃(根據閥座材質而定)
    閥體材質:不銹鋼304、316, 316L。
    閥座材質:聚四氟乙烯F4。
    閥板材質:不銹鋼、304,316,316L。
    驅動方式: 手動、蝸輪傳動、氣動、電動、液動。



    手動    		 D71F4/P (半襯 )
    蝸輪傳動    		 D371F4/P （半襯 ）
    D71F46/P (半襯  ) D371F46/P （半襯）
    D71F4    ( 全襯 ) D371F4    （全襯 ）
    D71F46 （全襯 ） D371F46   （全襯）


    氣動    		 D671F4/P （半襯 ）

    電動
         		 D971F4/P   (半襯)
    D671F46/P （半襯） D971F46/P (半襯)
    D671F4   （全襯） D971F4     (全襯)
    D671F46 （全襯 ） D971F46    (全襯 )

    主要零件及材料 襯四氟蝶閥標準
    零件名稱 材料 設計標準 GB12238
    上下閥體 鑄鐵、鑄鋼、不銹鋼、襯F4 結構長度 GB12221
    閥 座 F4 法蘭標準 JB/T79-94
    帶桿碟板 全襯（WCB包襯）、半襯（不銹鋼） GB9113.1-26
    襯 墊 硅橡膠 檢驗試驗 GB/T13927
    渦輪手柄 Qt400-15球墨鑄鐵、鋁合金 驅動方式 渦輪、手動、電動、氣動


  • 公稱通徑 標準值 參考值
    DN (mm) NPS(inch) L D D1 D2 f b Z一φd D0 H 重量
    PNl.0MPa
    40 11/2 33 145 110 85 3 18 4-φ18 160 140 3
    50 2 43 160 125 100 3 20 4-φ18 200 145 4
    65 21/2 46 180 145 120 3 20 4-φ18 250 155 6
    80 3 46 195 160 135 3 22 4/8-φ18 250 165 8
    1OO 4 52 215 180 155 3 22 8-φ18 250 180 12
    125 5 56 245 210 185 3 24 8-φ18 300 203 18
    150 6 56 280 240 21O 3 24 8-φ23 300 225 28
    200 8 60 335 295 265 3 26 8-φ23 200* 275 56
    250 10 68 390 350 320 3 28 12-φ23 200* 315 72
    300 12 78 440 400 368 4 28 12-φ23 240* 348 88
    350 14 78 500 460 428 4 30 16-φ23 240* 415 120
    400 16 102 565 51 5 482 4 32 16-φ25 280* 460 145
    450 18 114 615 565 532 4 32 20-φ25 280* 500 165
    500 20 127 670 620 585 4 34 20-φ25 320* 530 195
    600 24 154 780 725 685 5 36 20-φ30 320* 610 268
    700 28 165 895 840 800 5 40 20-φ30 360* 675 320
    800 32 190 101O 950 905 5 44 24-φ34 360* 805 395
    900 36 203 1110 1050 1005 5 46 28-φ34 380* 995 450
    1OOO 40 216 1220 1160 1115 5 50 28-φ34 400* 1170 680
    1200 48 254 1450 1380 1325 5 56 32-φ41 400* 1295 825
